Cojamos el diagrama del siguiente autómata para el alfabeto S ={a, b}. Como podemos ver, no es determinista pues desde el estado 1 salen dos arcos rotulados con b y del estado 2 salen dos arcos etiquetados con a.

•      S'=P(S) Conjunto de todos los subconjuntos de S (recordar que el conjunto potencia se encuentra incluido el conjunto vacío, que será el estado de captación global)

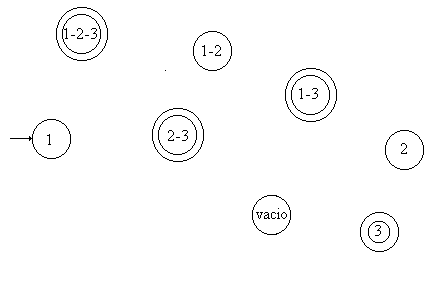

       Como tenemos tres estados, el conjunto potencia P(S) = { l, 1, 2, 3, 1-2, 1-3, 2-3, 1-2-3 }
•      i'= {i} (mismo estado inicial)
       En nuestro caso seguirá siendo el estado 1.
•      F' es la colección de subconjuntos de S (estados de S') que contienen, por lo menos, un estado de F (cada uno de los estados de S' dentro de los cuales hay al menos un estado de aceptación de M).
       En nuestro caso serán todos los subconjuntos que tengan el estado 3, ya que este es el único estado de aceptación del diagrama original; luego F'= { 3, 1-3, 2-3, 1-2-3 }




• d es la función de S' x S a S'; Para cada símbolo del alfabeto y estado s' de S', d (s',x) es el estado de S' compuesto por los estados de S a los que es posible llegar desde todos los estados s de s' siguiendo un arco con etiqueta x. Como d es una función, M' es finito determinista.
       En nuestro caso, En cada estado del conjunto potencia solo va a salir un arco por cada símbolo, siendo el destino, el estado de S' que tenga todos los estados a los que fuera en el diagrama inicial: para ello:

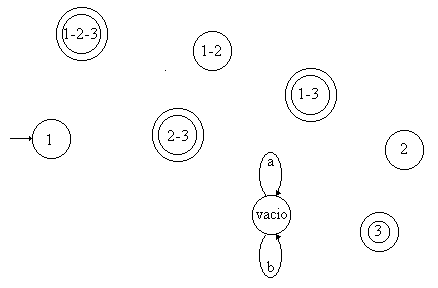

  + vacío.- como dijimos, era el estado de captación global, por lo tanto se le dibujan tantos arcos que salen e inciden en el estado, como símbolos del alfabeto haya, con los cuales se rotulan. Además, en este estado, van a incidir todas aquellas transiciones que no existían para algún símbolo en algún estado original.

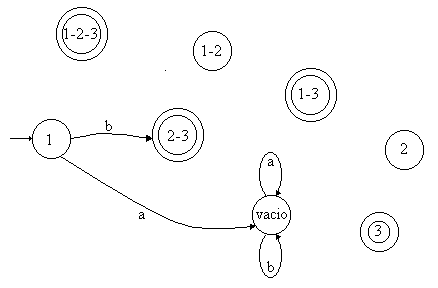

  + Estado 1.- Con la etiqueta a no hay transición en el original, por lo tanto el arco se dibuja hacia el estado vacío con la etiqueta b salen dos arcos, uno hacia el estado 2 y otro al estado 3, por lo tanto el arco se dibuja al estado 2-3

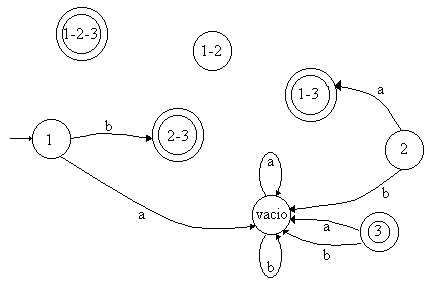

  + Estado 2.- Con la etiqueta b no hay transición en el original, por lo tanto el arco se dibuja hacia el estado vacío; con la etiqueta a salen dos arcos, uno hacia el estado 1 y otro al estado 3, por lo tanto el arco se dibuja al estado 1-3.
  + Estado 3.- Con ninguna de las dos etiquetas hay transición en el original, por lo tanto se dibujan sendos arcos hacia el estado vacío.

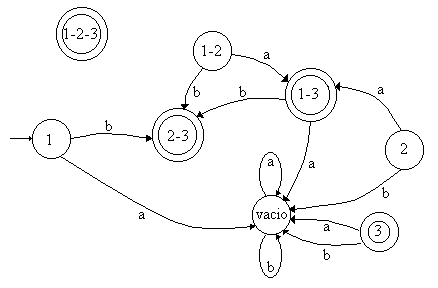

  + Estado 1-2.- Con la etiqueta a hay transición desde el estado 2 original al 1 y 3 original, por lo tanto el arco se dibuja hacia el estado 1-3; con la etiqueta b salen dos arcos desde el estado 1 original, uno hacia el estado 2 y otro al estado 3, por lo tanto el arco se dibuja al estado 2-3.
  + Estado 1-3.- Con la etiqueta a no hay transición desde ninguno de los dos estados originales, por lo tanto el arco se dibuja hacia el estado vacío; con la etiqueta b salen dos arcos desde el estado 1 original, uno hacia el estado 2 y otro al estado 3, por lo tanto el arco se dibuja al estado 2-3.




  + Estado 2-3.- Con la etiqueta a hay transición desde el estado 2 original al 1 y 3 original, por lo tanto el arco se dibuja hacia el estado 1-3; con la etiqueta b no sale ningún arco en ninguno de los dos estados originales, por lo tanto el arco se dibuja al estado vacío.

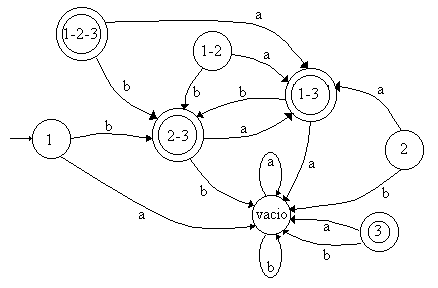

  + Estado 1-2-3.- Con la etiqueta a hay transición desde el estado 2 original al 1 y 3 original, por lo tanto el arco se dibuja hacia el estado 1-3; con la etiqueta b salen dos arcos desde el estado 1 original, uno hacia el estado 2 y otro al estado 3, por lo tanto el arco se dibuja al estado 2-3.




•      Una vez que hemos terminado todos los pasos, podremos eliminar aquellos estados que sean superfluos al diagrama que acabamos de obtener.

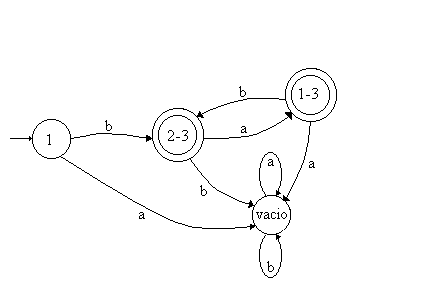

       En nuestro caso particular podemos eliminar los estados 2, 3, 1-2 y 1-2-3, quedando el definitivo autómata finito determinista.
